Zeer fraaie én duurzame prefab gevel voor Groningse studentenwoontoren

LiSt_2021_09_07_LSF4976
Lees het gehele artikel

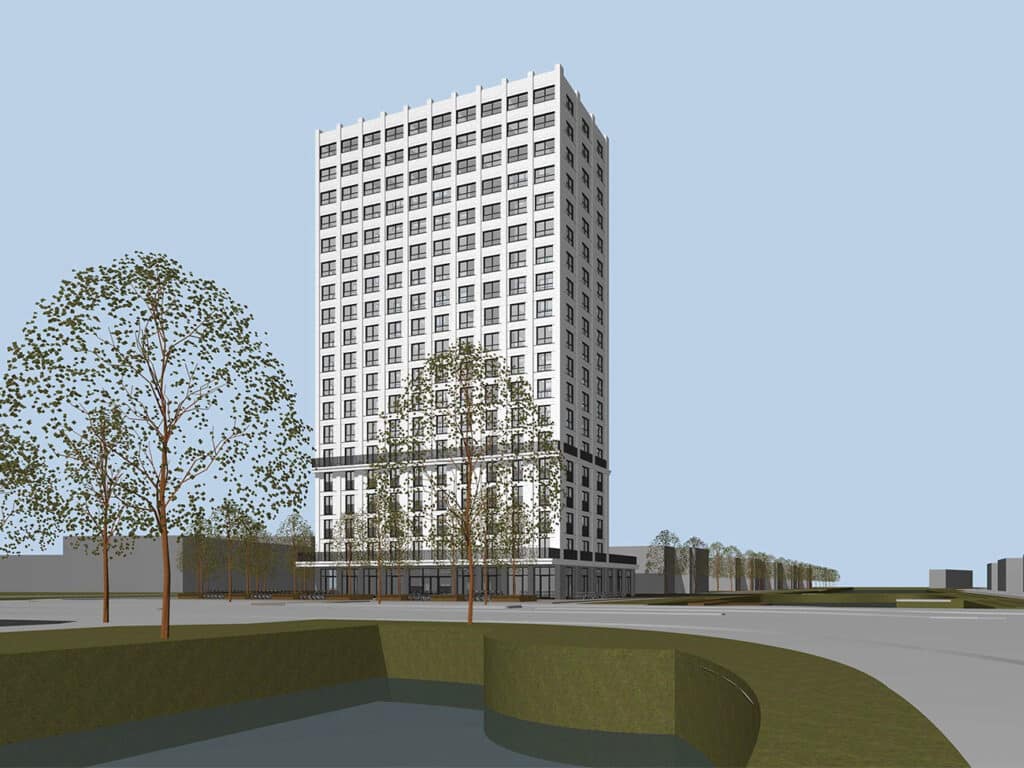

Op de Healthy Ageing Campus in Groningen, op de hoek van de Vrydemalaan en het Wouter van Doeverenplein, wordt druk gebouwd aan een nieuwe woontoren met 270 wooneenheden voor (internationale) studenten. De 19-laagse woontoren is ontworpen door KENK architecten en wordt in opdracht van Koopmans Projecten gerealiseerd door de bouwcombinatie Friso-Koopmans (Aannemingsmaatschappij Friso en TBI-onderneming Koopmans Bouwgroep). Door te werken met een tunnelbekisting, prefab binnenspouwbladen én prefab buitengevels wordt een zeer hoog bouwtempo van één verdieping per week geborgd.

Leebo Intelligente Bouwsystemen werd al in de ontwerpfase bij het project betrokken, om mee te denken over een snel te bouwen en kostenefficiënte geveloplossing met een hoogwaardige uitstraling. “De welstandscommissie stelde prijs op een steenachtige gevel, maar metselwerk zou de hoofdconstructie te zwaar belasten”, vertelt Jan Couwenberg, Hoofd Calculatie/Verkoop bij Leebo. “Bovendien was een prefab bouwproces in dat geval niet mogelijk. Steenstrips kunnen dan een oplossing zijn, maar daar is veel zaagafval mee gemoeid. Bovendien is voor de productie veel aardgas nodig…. Een duurzaam en zeer fraai alternatief hiervoor werd gevonden in keramische tegels, die in onze fabriek in Nieuwkuijk op aluminium LeeFrame® draagsystemen worden bevestigd.”

Beeld: Kenk architecten

Gekozen is voor de keramische tegels van Agrob Buchtal, die voor een bijzonder gevelreliëf zorgen. Uniek aan de tegels is bovendien de zelfreinigende Hytect coating, die functioneert op basis van fotokatalyse. “Telkens wanneer de tegels in contact komen met zonlicht, ontstaat een reactie van zuurstof en vocht uit de lucht”, aldus Couwenberg. “Waar de zuurstof micro-organismen zoals bacteriën, schimmels en kiemen op het tegeloppervlak doodt, zorgt de luchtvochtigheid dat ook minieme vuildeeltjes loskomen. Het resultaat is een hoogwaardige gevel die een leven lang zijn uitstraling behoudt. Bovendien sluit de gevel volledig aan bij de hoge duurzaamheidsambities van tegenwoordig.”

De prefab buitengevelelementen worden in het werk opgehangen aan geïsoleerde LeeFrame® spouwbladen. “Deze prefab spouwbladen worden opgebouwd uit een stalen frame met U- en C-profielen en een steenwol isolatie. Om koudebruggen te elimineren, wordt bovendien een schuimisolatieplaat aan de binnen- of buitenzijde aangebracht, met een RC-waarde van >5,5 en een luchtdichtheid (qv;10) van <0,15”, aldus Couwenberg. “Ook worden in onze fabriek de beglaasde kozijnen van Alkondor Hengelo B.V. ingebouwd, waarna de elementen kant-en-klaar en just-in-time naar de bouw worden vervoerd.” Naar verwachting wordt de nieuwbouw in het vierde kwartaal van 2022 opgeleverd.

Bijzondere en duurzame ‘brise soleil gevel’ uit staal en aluminium

Lees het gehele artikel

De ambitie van de gemeente Roosendaal is om met deze transformatie een Energie Neutraal Gebouw (ENG) te realiseren. Dit betekent minimaal energielabel A, een energieverbruik van maximaal 50 kWh/m2 en een efficiënte toepassing van reeds gebruikte materialen (circulair bouwen en slopen). Alle nieuwe materialen moeten bovendien voldoen aan de ambities van Cradle-to-Cradle. Het LeeFrame® prefabsysteem en de LeeBond® gevelcassettes van Leebo Intelligente Bouwsystemen dragen hier uitstekend aan bij.

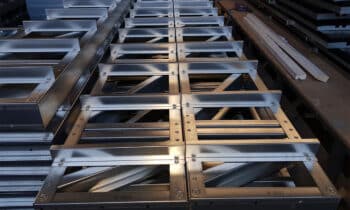

Leebo heeft een slimme en zelfdragende constructie berekend, waarbij de profielen op een unieke manier zijn verbonden.

“Normaliter wordt ons constructieve en lichtgewicht LeeFrame® prefabsysteem benut als basis voor de gevelafwerking. In dit project echter heeft het systeem sec een esthetische functie”, vertelt Jan Couwenberg, Hoofd Calculatie/Verkoop bij Leebo. “Het volledige gebouw wordt voorzien van een glazen vliesgevel. Daarvoor realiseren wij in opdracht van bouwkundig aannemer Heerkens van Bavel een zogenaamde ‘brise soleil gevel’. Deze architecturale en structurele zonwering moet de warmtetoename binnen het nieuwe stadskantoor verminderen door efficiënt zonlicht te weren, terwijl het daglicht nog altijd naar binnen wordt gereflecteerd. Bovendien doet de brise soleil gevel dienst als stabiele constructie, vanaf waar de glazenwassers veilig hun werkzaamheden kunnen uitvoeren. De bijzondere gevelconstructie wordt opgebouwd uit stalen LeeFrame® prefabelementen, die worden bekleed met dunne LeeBond® gevelcassettes in aluminium composiet.” Met LeeFrame® en LeeBond® sluit Leebo perfect aan bij de Cradle-to-Cradle-ambities van de gemeente Roosendaal. “Het stalen frame is 100% recyclebaar”, benadrukt Couwenberg. “Datzelfde geldt voor de aluminium bekleding. In totaal produceren en monteren wij circa 2.500 m2 brise soleil gevel voor de oost-, west- en zuidzijde van het gebouw.”

Zowel de vloeren als lamellen worden afgewerkt in strak reinwit (RAL 9010).

Om de esthetiek in dit project naar het hoogste niveau te tillen, schreven architecten Hans van Heeswijk en Stephanie Haumann een lichtgewicht constructie voor, die zonder steunkolommen aan de vliesgevel moest worden opgehangen en bovendien sterk genoeg moest zijn om de glazenwassers te dragen. “Op basis van deze wensen hebben wij een slimme en zelfdragende constructie berekend, waarbij de profielen op een unieke manier zijn verbonden”, aldus Couwenberg. “Hierdoor wordt de sterkte van het staal optimaal benut.” De constructie wordt al in de fabriek van Leebo in Nieuwkuijk afgewerkt met LeeBond® gevelcassettes. Hierdoor kunnen de elementen in het werk eenvoudig met boutverbindingen aan de vliesgevel worden bevestigd, waarna alleen nog de sluitkappen gemonteerd hoeven worden. Couwenberg vergelijkt de constructie met een galerij, die is opgebouwd uit vloeren en verbindende verticale lamellen die tevens de zonwering vormen. Zowel de vloeren als lamellen worden afgewerkt in strak reinwit (RAL 9010). Alle bevestigingspunten worden bovendien uit het zicht weggewerkt, waardoor het gebouw een uniek en ultraslank aanzicht krijgt. Rond de bouwvak moet de nieuwe voorzetgevel gereed zijn.

Nieuw sandwich-staalframe maakt Galaxy Tower in een mum van tijd wind- en waterdicht

Naamloos-1 kopiëren
Lees het gehele artikel

Op de onderste verdiepingen van deze nieuwbouw worden 266 hotelkamers, twee restaurants, drie vergaderzalen en diverse wellnessfaciliteiten voor het viersterren Amrâth Galaxy Jaarbeurs Hotel gerealiseerd. Daarboven komen 317 vrijesector huurappartementen. De toren heeft een opvallende open structuur met daktuinen. Voor de gevelafwerking is gekozen voor een stijlvolle combinatie van keramiek, aluminium en pv-panelen, die gemonteerd worden op een ThermoFrame® sandwich-staalframe. De gevel wordt grotendeels geprefabriceerd in de fabriek van Leebo Intelligente Bouwsystemen.

“Hoogbouwprojecten zijn gebaat bij een geoliede en integrale procesoplossing, waarbij één of twee partijen de complete gevel realiseren”, vertelt Jan Couwenberg, Hoofd Calculatie/Verkoop bij Leebo. “Prefab sluit hier perfect op aan.” In opdracht van Ballast Nedam en in nauwe samenwerking met collega-gevelbouwer De Groot & Visser heeft Leebo het gevelontwerp tot op detailniveau uitgewerkt. Waar De Groot & Visser verantwoordelijk is voor alle doorzichtige geveldelen (ramen, deuren, puien), verzorgt Leebo de ondoorzichtige gevelelementen. “Om ook op grote hoogte een optimaal wooncomfort te borgen, hebben wij adviesbureau IBS Consultants gevraagd om de luchtdichtheid voor de Galaxy Tower te berekenen. Op basis van deze uitgangspunten én een gewenste RC-waarde van 5,5 hebben wij ons nieuwe ThermoFrame® gevelsysteem geselecteerd.”

ThermoFrame® betreft een doorontwikkeling van het LeeFrame® prefab­systeem, dat is opgebouwd uit een stalen frame met U- en C-profielen en een steenwol isolatie. Om koudebruggen te elimineren, wordt een schuimisolatieplaat aan de binnen- of buitenzijde aangebracht, met RC-waarden > 5 als resultaat. “Ons nieuwe ThermoFrame® daarentegen telt twee stalen frames, die middels glasvezelcomposiet koppelankers worden verbonden”, vertelt Couwenberg. “De thermisch isolerende eigenschappen van glasvezelcomposiet maken een koudebrugvrije verbinding tussen de binnen- en buitenprofielen mogelijk. Hierdoor volstaan uitsluitend minerale wol of ecologische isolatiematerialen in de kern van het frame. Het resultaat is een slank gevelsysteem van slechts 240 mm dik, waarmee RC-waarden > 6 behaald kunnen worden. Bovendien kunnen gebouwen dankzij ThermoFrame® in een mum van tijd en volledig steigerloos wind- en waterdicht worden gemaakt.”

De Galaxy Tower is het eerste project waar Leebo ThermoFrame® toepast. Medio november worden de eerste spouwbladen gemonteerd en afgesteld. Omdat de gevel integraal is ontworpen en omdat ThermoFrame® zeer maatvast is, kunnen de prefab buitengevelelementen vervolgens eenvoudig als schilderijlijstjes aan de gevel worden gekoppeld. In april 2022 moet het project worden opgeleverd.
