Tagarchief: DC Lidl

2.000 ton staal voor constructie dc Lidl Almere

Naamloos-3
Lees het gehele artikel

“Hofman Staalbouw is een betrouwbare partner die de productie intern vervaardigt en het gehele proces in eigen beheer weet te managen. Van ontwerp tot en met montage”, vertelt projectleider Peter Hoff. Ook bij het dc van Lidl in Almere was Hofman Staalbouw verantwoordelijk voor het berekenen, engineeren, produceren, conserveren en monteren van het staal. “Bovendien monteerden wij het overgrote deel van het beton. In dit project is een hybride constructie toegepast, waarbij betonnen en stalen elementen constructief met elkaar zijn verbonden. Bijzonder is ook het dak, met een oppervlakte van 55.000 m2, dat is opgebouwd uit vakwerkspanten. Deze vakwerkspanten zijn als losse onderdelen geproduceerd in onze werkplaats en op de bouwplaats geassembleerd tot spanten van ruim 40 meter.”

Het distributiecentrum voldoet aan de hoogste BREEAM-NL-kwalificatie ‘Outstanding’, vertelt Hoff. “Bovendien werd tijdens de bouw nadrukkelijk gefocust op de CO2-uitstoot. Op de bouwplaats maakten we sec gebruik van moderne machines, waarvan het verbruik nauwkeurig werd bijgehouden. Ook noteerden we alle transportkilometers.” Hofman Staalbouw is gecertificeerd voor meerdere kwaliteitsborgingssystemen, waaronder de NEN-EN-ISO 14001 en NEN-EN-ISO 9001. De conformiteit van de constructieve onderdelen is getoetst aan de NEN-1090, waarin de staalbouwer reeds jarenlange ervaring heeft.

Onder leiding van en in samenwerking met Bouwbedrijf Vrolijk heeft Hofman Staalbouw ook in Almere weer een knap staaltje werk afgeleverd. “De plezierige samenwerking met de hoofdaannemer ontstond bij de bouw van diverse eerdere distributiecentra, zoals de RUIF in Oud Gastel en Smartlog Harnaschpolder (DC 2) in Den Hoorn. Het distributiecentrum van Lidl is een mooie aanvulling op deze referentielijst.”

Een planningstechnische puzzel

Lees het gehele artikel

In totaal gaat het om maar liefst 100.000 m2 aan vloeren, die gefaseerd worden aangebracht. “Planningstechnisch een behoorlijke puzzel”, zegt Jeroen Boers van Twintec Nederland.

Twintec is bekend met distributiecentra van Lidl. “We zijn als groep mondiaal actief. Zo hebben we recent ook de vloeren mogen maken in nieuwe distributiecentra van de supermarktgigant in Duitsland en Ierland”, vervolgt Boers. “Onze scope voor het distributiecentrum in Almere betreft het realiseren van 60.000 m2 aan magazijnvloeren, 30.000 m2 aan laadkuilen en het buitenterrein en 10.000 m2 aan druklagen. Aangezien het magazijn straks grotendeels wordt ingericht met koel- en vriescellen wordt er, in tegenstelling tot bij een conventioneel warehouse, veel techniek geïntegreerd. Installateurs willen graag snel toegang tot het magazijn om bepaalde activiteiten te starten. Dat betekent voor ons dat we het werk niet aaneengesloten kunnen plannen en uitvoeren. Het is opgeknipt in allerlei deelgebieden en dat maakt het planningstechnisch soms best uitdagend.”

Het gaat uitsluitend om traditioneel gewapende vloeren, zonder hoge eisen qua vlakheid.

Momenteel is Twintec bezig met de uitvoering. “Het gaat uitsluitend om traditioneel gewapende vloeren, zonder hoge eisen qua vlakheid. Geen hogere wiskunde dus. Neemt niet weg dat we ook hier weer streven naar een optimale eindkwaliteit. Volgens planning zullen we de laatste fase rond de bouwvakvakantie opleveren.”

NH3/CO2-cascadesysteem houdt DC Lidl op een ideale temperatuur

Lees het gehele artikel

Hoogwaardige isolatie, circa 7.000 zonnepanelen, LED-verlichting, recuperatie van regenwater én een uitgekiende koude- en warmteproductie dragen bij aan een CO2-neutrale bedrijfsvoering en een BREEAM-NL ‘Outstanding’ kwalificatie. De koelinstallatie met lucht/lucht-warmtepompfunctie wordt in opdracht van Lidl Nederland ontwikkeld, geproduceerd en geïnstalleerd door Voets & Donkers Koeltechniek en Luchtbehandeling.

De installatie in Almere heeft een koelvermogen van circa 6.000 kW.

Met de koel- en warmtepompinstallatie borduurt Voets & Donkers onder andere voort op de koel­installatie voor het Lidl distributiecentrum in Oosterhout, dat in februari 2019 in gebruik werd genomen. “De installatie in Almere is met een koelvermogen van circa 6.000 kW iets groter”, vertelt Peter Donkers, algemeen directeur van Voets & Donkers. “Bovendien kan Lidl in Almere vertrouwen op een nog moderner, nog geavanceerder en nog energiezuiniger ontwerp, met de allernieuwste technieken. Het systeem functioneert op basis van de natuurlijke koudemiddelen ammoniak (NH3) en kooldioxide (CO2) en is in cascade uitgevoerd, zodat de koeling te allen tijde blijft doordraaien. Ook is aan het systeem een extra koudwatercircuit gekoppeld, waardoor nog energie-efficiënter gekoeld kan worden.”

Machineruimte in real life.

Constante temperatuur en luchtvochtigheid

De koelinstallatie zorgt onder andere voor het invriezen van de eutectische platen (koelelementen), die worden benut voor het gekoelde transport naar de Lidl-filialen in Noord-Holland, Flevoland en een deel van Utrecht. “Bovendien houdt de installatie alle vries- en koelcellen op een constante temperatuur”, aldus Donkers. “Denk bijvoorbeeld aan de koelcellen voor vlees, zuivel, groente, fruit en chocolade, waar specifieke temperaturen (-30 tot +20°C) en luchtvochtigheidseisen gelden. In de installatie is daarom ook een mogelijkheid voor bevochtiging geïntegreerd.” De restwarmte uit de koelmachine wordt efficiënt benut om de kantoren en overige DC-ruimtes te verwarmen. “In de wintermaanden, wanneer minder gekoeld hoeft te worden en het restwarmteaanbod ontoereikend is, wordt automatisch de warmtepompfunctie geactiveerd. Hierdoor is de installatie in staat om toch voldoende warmte te produceren.”

Het systeem functioneert op basis van de natuurlijke koudemiddelen ammoniak (NH3) en kooldioxide (CO2) en is in cascade uitgevoerd, zodat de koeling te allen tijde blijft doordraaien.

Alle disciplines onder één dak

Een groot verschil met het project in Oosterhout is dat Voets & Donkers de complete machinekamer eerst in haar fabriek in Schijndel heeft samengebouwd. Vervolgens is de installatie weer gedemonteerd, gecoat en in modules naar de bouw vervoerd, vertelt Donkers. “Een bewuste keuze, omdat we hierdoor veel sneller konden installeren. Bovendien hebben we in Schijndel alle materieel, materialen én expertise binnen handbereik. Onze organisatie telt ruim vijftig vakmensen, in uiteenlopende disciplines. Van engineers tot elektriciens, lassers en fitters. Hierdoor zijn we in staat om volledig in eigen beheer compressorskids, luchtbehandelingskasten, schakelpanelen en andere installaties op maat van de klant te engineeren en produceren.”

De koelinstallatie met lucht/lucht-warmtepompfunctie wordt in opdracht van Lidl Nederland ontwikkeld, geproduceerd en geïnstalleerd door Voets & Donkers Koeltechniek en Luchtbehandeling.

10 jaar beheer, service en onderhoud

Eind 2021 moet de nieuwbouw worden opgeleverd. Dan staan de koeltechnisch specialisten van VND Technical Services 10 jaar in voor het beheer van de installatie. “Om de complete koel- en warmtepompinstallatie op afstand te kunnen monitoren, is een uitgebreid besturingssysteem voorzien”, aldus Donkers. “We ontvangen continu data over temperaturen, drukken, draaitijden, stroomverbruik, et cetera, op basis waarvan we onderhoud en service op maat kunnen verlenen en een optimale installatieconditie voor lange tijd kunnen garanderen.”

Weer een zeer duurzaam DC voor Lidl in Almere

Lees het gehele artikel

Het warehouse bestaat voor ca. 50 procent uit koel- en vriesruimten, waar bijvoorbeeld vlees, zuivel, groente, fruit en chocolade op een specifieke temperatuur worden opgeslagen. De overige ruimten zijn bestemd voor houdbare producten. Naast de enorme omvang van het distributiecentrum maakt met name het duurzame karakter deze nieuwbouw bijzonder, vertelt Leo Mosselman, projectleider bij Bouwbedrijf Vrolijk. Zo liggen er straks bijna 7.000 zonnepanelen op het dak, wordt er geen aardgas verbruikt, is alle verlichting 100% LED en krijgt het pand een BREEAM-NL ‘Outstanding’ kwalificatie. “Na oplevering zal de nieuwbouw tot de duurzaamste distributiecentra van Nederland behoren.”

De gevelbekleding is uitgevoerd in staal, waardoor de nieuwbouw een industriële uitstraling krijgt.

Hybride constructie van beton en staal

In opdracht van Lidl Nederland is Bouwbedrijf Vrolijk verantwoordelijk voor de bouwkundige werkzaamheden en installatietechnieken, behoudens de koelinstallaties. “We hebben het ontwerp van FKG Architecten aan de Zaan en alle adviseurs gecontroleerd en een optimalisatie in het heipalenplan doorgevoerd. Vervolgens zijn in augustus 2020 de heiwerkzaamheden gestart”, vertelt Mosselman. “Voorafgaand aan de bouw is het perceel opgehoogd met een zandlichaam. Voor de fundering zijn betonnen poeren gestort, waarop onder meer 346 betonnen kolommen, 1.200 m2 breedplaatvloeren, 1.800 m2 kanaalplaatvloeren, 1.790 m2 constructieve wanden, 2.945 m2 geïsoleerde wanden en 14.752 m2 brandwanden zijn aangebracht. Bovenop de betonnen constructie is een stalen dakconstructie met stalen dakplaten gemonteerd.” Ook de gevelbekleding is uitgevoerd in staal, waardoor de nieuwbouw een industriële uitstraling krijgt, vertelt hij. “Bij de docks plaatsen wij ruim 200 dockdeuren met docklevellers.”

Bewust, duurzaam en lean

Om te voldoen aan de hoge BREEAM-NL-ambitie is in het casco een vooraf bepaald percentage gerecycled (‘Chain of Custody’) beton toegepast, aldus Mosselman. “Daarnaast maken we gebruik van ‘groen’ staal (NEN-EN-ISO 14001) en FSC-gecertificeerd hout. De herkomst van deze materialen kan door ons worden aangetoond. Bovendien is het project aangemeld bij Bewuste Bouwers, dat concrete uitgangspunten formuleert voor omgevingsmanagement, maatschappelijk verantwoord ondernemen, veiligheid en duurzaamheid op en rond de bouwplaats.” Vanwege de grote omvang en strakke planning heeft Bouwbedrijf Vrolijk gekozen voor een lean projectaanpak. Ook worden wekelijks afstemmingsoverleggen gevoerd met neven- en onderaannemers, waardoor de snelheid in het project blijft. Eind dit jaar moet de nieuwbouw al worden opgeleverd.

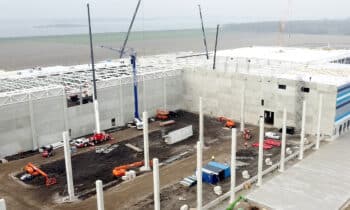

Het nieuwe distributiecentrum krijgt een hybride constructie van beton en staal.

Het distributiecentrum in Almere is het tweede distributiecentrum dat Bouwbedrijf Vrolijk voor Lidl realiseert. Eerder werd al een DC met 38.500 m2 kantoor- en bedrijfsruimte opgeleverd voor Lidl Duitsland in Moerdijk.

Bouwinfo

Opdrachtgever
Lidl Nederland
Architect
FKG Architecten aan de Zaan
Aannemer
Bouwbedrijf Vrolijk
Staalconstructie
Hofman Staalbouw
Betonelementen
Preco
Koel- en warmtepompinstallatie
Voets & Donkers
